6/10 atau 6.35 / 11KV kabel baja lapis baja pita ganda dengan sifat LSZH dan penampang dari 35 ~ 630mm2

Deskripsi Produk Terperinci

Standar
Internasional: IEC 60502, IEC 60228, IEC 60332, IEC 60754
Cina: GB ∕ T 12706.2-2008, GB ∕ T 19666-2005
Standar lain seperti BS, VDE dan ICEA berdasarkan permintaan

Data teknis
Nilai tegangan: 6/10 kV
Suhu Konduktor Maksimum: dalam kondisi normal (90 ℃), darurat (130 ℃) atau korsleting tidak lebih dari 5 s (250 ℃).
Min. Ambient Temp .: Kabel harus dipanaskan terlebih dahulu jika suhu sekitar di bawah 0 ℃
Min. Bending Radius: kabel single core 20 (d + D) ± 5%
Kabel multi-core 15 (d + D) ± 5%

Apa itu Kabel Daya LSOH
Struktur khas kabel tahan api LSOH: bahan kelongsong kabel non-logam adalah bahan tahan api LSOH dengan sifat yang berbeda. Struktur ini memungkinkan kabel untuk lulus tes kelas A di IEC 60332-3-22 dan tes terkait di IEC 60754 dan IEC 61034.

Manfaat FR Cable
Ketika kebakaran terjadi, pembakaran bahan bakar dalam sistem tenaga biasa akan menghasilkan sejumlah besar asap yang mengandung halogen. Kabel daya LSOH dan bahan bangunan LSOH yang digunakan bersama-sama dapat secara efektif mengurangi jumlah total asap yang dilepaskan oleh pembakaran yang mudah terbakar dan konten halogen, sehingga dapat mengurangi tingkat korban dalam kebakaran.
Kabel memiliki kinerja kompresi radial yang baik.

Konstruksi
Konduktor: Konduktor tembaga beruntai ringkas, Cl.2 sesuai IEC 60228
Layar Konduktor: Semi-konduktor
Isolasi: XLPE (cross-linked polyethylene) diberi peringkat 90 ℃
Layar Isolasi: Semi-konduktor
Layar: Pita tembaga
Interlining: LSOH Flame Retardant Polyolefin, hitam
Armouring: STA (Steel-Tape Armouring)
Selubung: LSOH Flame Retardant Polyolefin, hitam

catatan:
Identifikasi isolasi sesuai standar atau persyaratan pelanggan

Aplikasi
Berbaring di kamar, terowongan, parit kabel, dan pipa.

Sertifikat
CE, SGS, KEMA, dan lainnya berdasarkan permintaan

Spesifikasi teknis

Nom. Penampang konduktor	Helai No./Dia. Konduktor	Isolasi Ketebalan	Ketebalan Strip Tembaga	Ketebalan pita baja	Ketebalan selubung	Perkiraan. OD	Perkiraan.	Maks. Resistansi Konduktor DC (20 ℃)	Menguji Tegangan AC	Peringkat saat ini
Nom. Penampang konduktor	Helai No./Dia. Konduktor	Isolasi Ketebalan	Ketebalan Strip Tembaga	Ketebalan pita baja	Ketebalan selubung	Perkiraan. OD	Bobot	Maks. Resistansi Konduktor DC (20 ℃)	Menguji Tegangan AC	Di udara (A)	Di tanah (A)
1 × 25	7 / 2,17 + 0,01	3.4	0,12	0,2	1.8	23.9	872	0,727	24	165	160
1 × 35	7 / 2.56 + 0,01	3.4	0,12	0,2	1.8	24.9	999	0,524	24	205	190
1 × 50	19 / 1,86 + 0,01	3.4	0,12	0,2	1.8	26.2	1161	0,387	24	245	225
1 × 70	14 / 2.56 + 0,01	3.4	0,12	0,2	1.8	27.9	1413	0,268	24	305	275
1 × 95	19 / 2.56 + 0,02	3.4	0,12	0,2	1.9	29.7	1724	0,193	24	370	330
1 × 120	24 / 2.56 + 0,02	3.4	0,12	0,2	1.9	31.2	2000	0,153	24	430	375
1 × 150	30 / 2.56 + 0,01	3.4	0,12	0,2	2.0	32.8	2313	0,124	24	490	425
1 × 185	37 / 2.56 + 0,02	3.4	0,12	0,2	2.0	34.6	2729	0,0991	24	560	480
1 × 240	48 / 2.58 + 0,02	3.4	0,12	0,5	2.1	38.8	3735	0,0754	24	665	555
1 × 300	60 / 2.58 + 0,02	3.4	0,12	0,5	2.2	41.2	4404	0,0601	24	765	630
1 × 400	60 / 2.93 + 0,02	3.4	0,12	0,5	2.3	44.5	5403	0,047	24	890	725
1 × 500	60 / 3,33 + 0,02	3.4	0,12	0,5	2.4	47.9	6617	0,0366	24	1030	825
1 × 630	60 / 3,76 + 0,02	3.4	0,12	0,5	2.5	51.7	8085	0,0283	24	1200	950
3 × 25	7 / 2,17 + 0,01	3.4	0,10	0,5	2.4	46.1	3143	0,727	24	120	125
3 × 35	7 / 2.56 + 0,01	3.4	0,10	0,5	2.4	48.3	3576	0,524	24	140	155
3 × 50	19 / 1,86 + 0,01	3.4	0,10	0,5	2.6	52.3	4229	0,387	24	165	180
3 × 70	14 / 2.56 + 0,01	3.4	0,10	0,5	2.7	56.3	5135	0,268	24	210	220
3 × 95	19 / 2.56 + 0,02	3.4	0,10	0,5	2.8	60.0	6157	0,193	24	255	265
3 × 120	24 / 2.56 + 0,02	3.4	0,10	0,5	2.9	63.6	7142	0,153	24	290	300
3 × 150	30 / 2.56 + 0,01	3.4	0,10	0,5	3.0	66.8	8167	0,124	24	330	340
3 × 185	37 / 2.56 + 0,02	3.4	0,10	0,5	3.1	71.1	9614	0,0991	24	375	380
3 × 240	48 / 2.58 + 0,02	3.4	0,10	0,5	3.3	76.5	11702	0,0754	24	435	435
3 × 300	60 / 2.58 + 0,02	3.4	0,10	0,5	3.5	81.8	13879	0,0601	24	493	485
3 × 400	60 / 2.93 + 0,02	3.4	0,10	0.8	3.7	89.8	17886	0,047	24	565	520

Saran Pemesanan
Nilai Tegangan
Standar Aplikasi: IEC / BS / UL / GB
Jumlah core
Ukuran & Konstruksi Konduktor
Jenis isolasi
Lapis baja atau tidak bersenjata. Jika baju besi, jenis & bahan baju besi
Persyaratan Selubung
Panjang Kabel & Persyaratan Kemasan
Persyaratan lain

Pengepakan dan pengiriman
drum kayu dari baja, seperti yang dibutuhkan dan pengiriman secara umum adalah melalui laut.

Drum Kabel Data

DRUM KABEL	D1 = Diameter Flange (mm)	W = Lebar Berguna (mm)	D2 = Diameter Barrel (mm)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

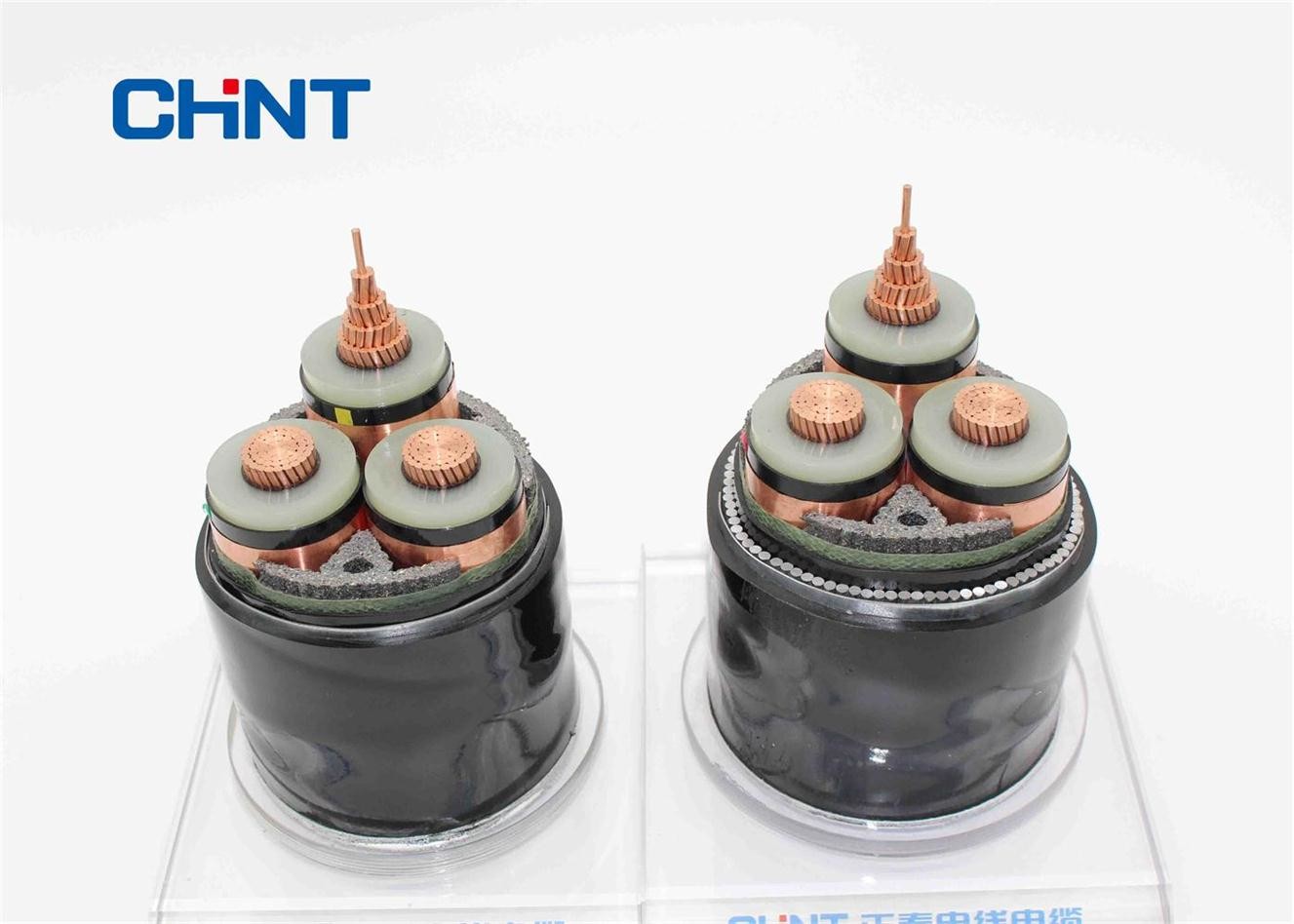

Foto produk

Label:

Tempat asal:	Cina
Nama merek:	CHINT
Sertifikasi:	CE/SGS/KEMA
Nomor model:	LSZH (WDZR-YJY22)

Kuantitas min Order:	Negotiable
Harga:	Negotiable
Kemasan rincian:	Drum kayu / drum iorn
Menyediakan kemampuan:	500km / bulan

Inti:	1 atau 3	Isolasi:	XLPE
Warna:	Oranye atau hitam	Standar:	IEC 60502, BS 6622, CB / T 12706, DIN VDE 0276
Sertifikat:	CE / SGS / KEMA	Pelabuhan:	Shanghai
Cahaya Tinggi:	kabel daya lszh , kabel tahan api lszh
